Verkehrstechnik, Bahnwiderstände

Anwendung

Schienengebundene Fahrzeuge sind nach dem Stand der Technik mit Drehstrommotoren ausgerüstet, deren Beschleunigung, Drehzahl und Bremsung mittels Leistungselektronik gesteuert und geregelt werden. Beim Bremsen wird die kinetische Energie des Fahrzeugs in elektrische umgewandelt, nach Möglichkeit ins Netz zurückgespeist und der Wiederverwendung zugeführt. Das setzt aber zu jeder Zeit ein aufnahmefähiges Netz voraus, andernfalls steigt lediglich die Netzspannung an und die Bremswirkung bleibt aus. Eine weitere Methode ist, die Bremsenergie mittels Bremswiderstand in Wärme umzuwandeln.

Bremswiderstände werden als

Zusatzbremse zur Netzrückspeisung,
zur Entlastung der mechanischen Bremse
und als Notbremswiderstand eingesetzt.

Die elektrische Bremsung ist verschleißfrei und optimal steuerbar, so dass keine abrupten, vom Fahrgast unangenehm empfundenen Änderungen der Bremsverzögerung auftreten.

Kühlung

Wegen der großen abzuführenden Wärmemengen benötigen Bremswiderstände ausreichend Kühlluft. Abhängig von der Kühlung sind

selbstgekühlte und
zwangsgekühlte Bremswiderstände zu unterscheiden.

Luftselbstgekühlte

werden meist außen am Fahrzeug angebaut wobei in manchen Fällen der Fahrtwind die Kühlung wirkungsvoll unterstützen kann.

Zwangsgekühlte

Bremswiderstände werden von einem Ventilator mit Kühlluft versorgt, so dass auch Montage im Inneren des Fahrzeugs möglich ist.

Bei den außen am Fahrzeug montierten Widerständen sind

Dachwiderstände und

Unterflurwiderstände zu unterscheiden.

Dachwiderstände lassen sich meist besser kühlen, bringen aber oft aerodynamische und optische Probleme mit sich.
Unterflurwiderstände machen Probleme bei der Wärmeabfuhr, insbesondere im Stillstand nach erfolgter Bremsung.

Referenzen

Kunde / Produkt	System, Sonstiges	Modell	Anzahl

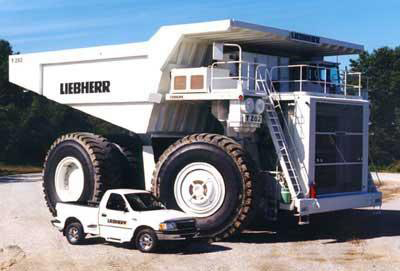

AC Haul Truck (Weltgrößter LKW)	3PQ4	Bremswiderstand fremdbelüftet	200 Rahmen/Monat
Avanto Paris	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	30
Avanto Paris		Erdungswiderstand für Dachmontage, eigenbelüftet	30
Bayrische Zugspitzbahn	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	26
Cargo Tram Dresden	3PQ4	Bremswiderstand für Unterflurmontage fremdbelüftet	13

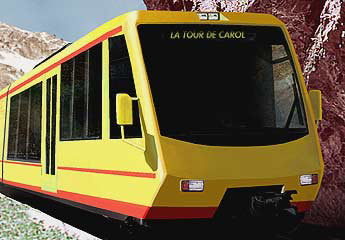

Cerdagne L-927	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	5

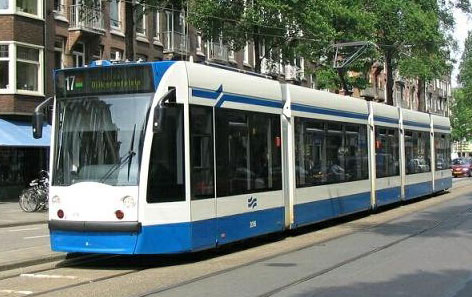

Combino Amsterdam	3PQ4	Bremswiderstand für Dachmontage eigenbelüftet	190

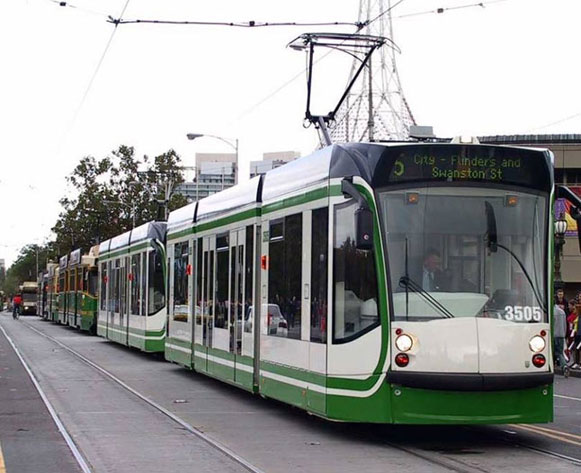

Combino Melbourne	3PQ4	Bremswiderstand für Dachmontage eigenbelüftet	76
CORNELLA Spanien	3PQ3	Bremswiderstände für Dachmontage, eigenbelüftet	48

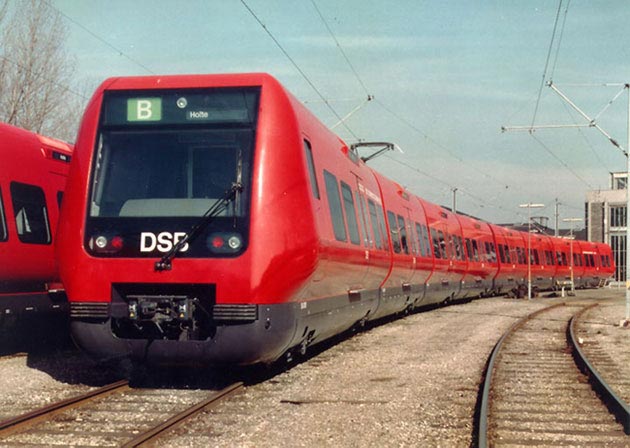

Dänische Staatsbahn DSB	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	104

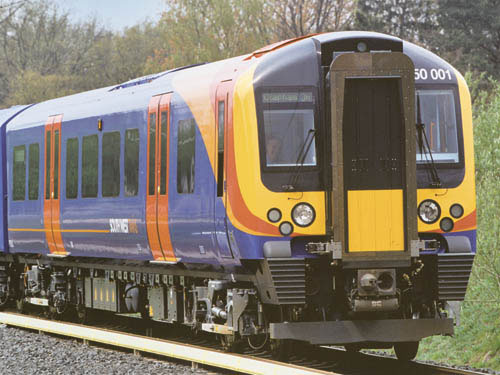

Desiro UK	3PP5	Erdungswiderstand für Unterflurmontage eigenbelüftet	1730
Desiro UK, DMU	3PP5	Erdungswiderstand für Unterflurmontage eigenbelüftet	304

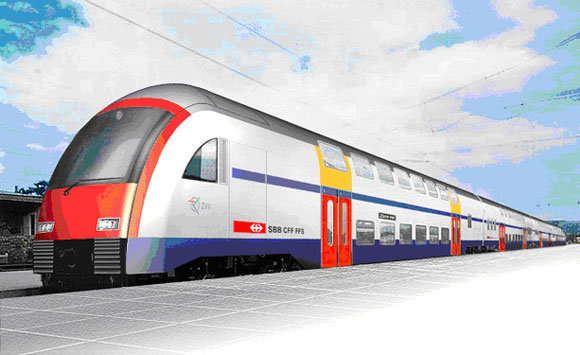

Doppelstockzug Zürich	DEGVPR	Momentan Überspannungs Begrenzungs-Widerstand (MUB)	240

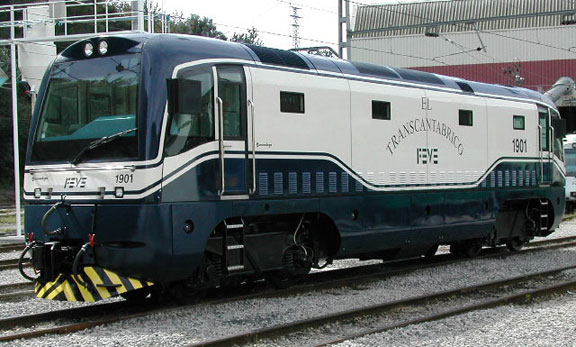

FEVE Lok S1900	3PQ4	Bremswiderstand für Dachmontage fremdbelüftet	20
FEVE Spanien	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	40

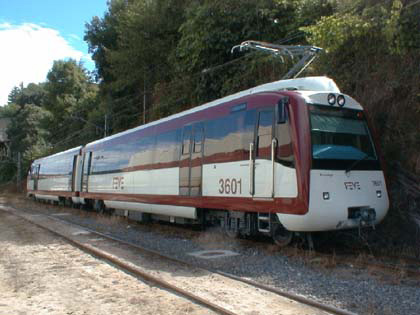

Feve Spanien MMM 3600	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	38
GT8N-1 Bremen	6GN1	Bremswiderstände für Dachmontage, eigenbelüftet	40
GTW EMU (div. Projekte wie Flirt etc.)	3PQ4	OVL-Widerstand für Dachmontage, eigenbelüftet	195

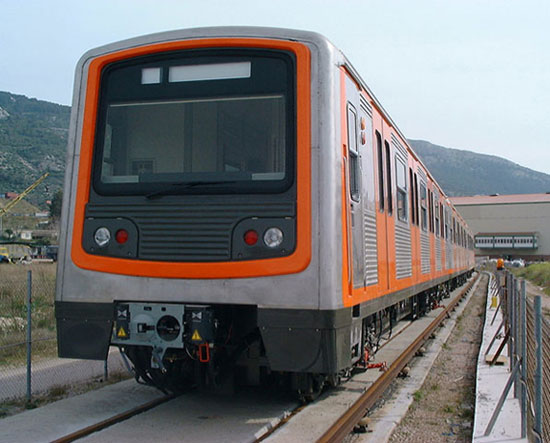

ISAP 3 Athen	6GN1	Bremswiderstand für Unterflurmontage fremdbelüftet	80
MBTA Boston	6GN1	Bremswiderstände für Dachmontage, eigenbelüftet	76

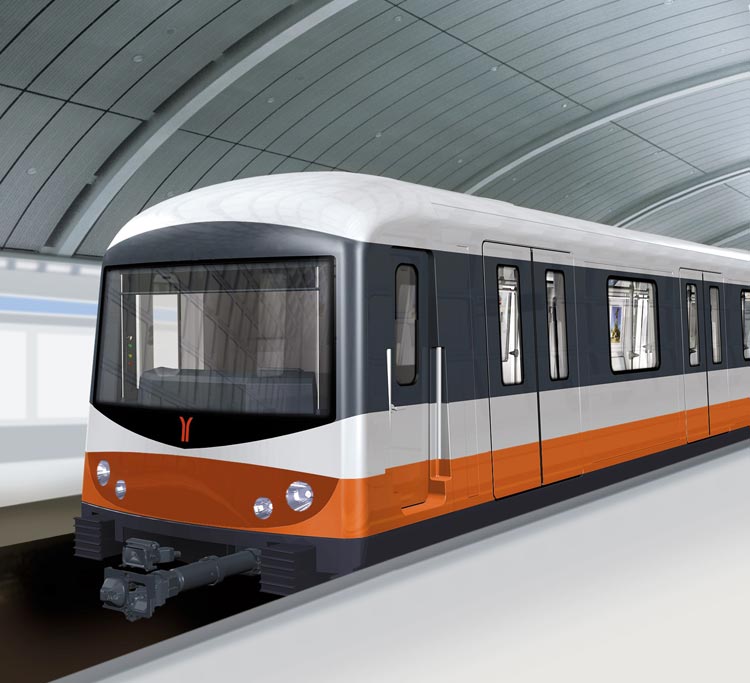

Metro Guangzhou Linie 3	3PQ4	Bremswiderstand für Unterflurmontage eigenbelüftet	82
Metro Johannesburg 10M4	BEG	Chopper upgrade, Stahlgitterwiderstände fremdbelüftet	23
Metro Kaohsiung	3PQ4	Bremswiderstand für Unterflurmontage eigenbelüftet	86

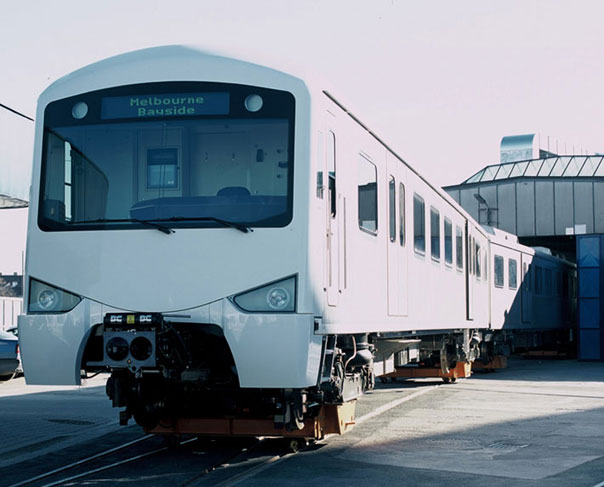

Metro Melbourne Bayside	3PQ4	Bremswiderstand für Unterflurmontage eigenbelüftet	144

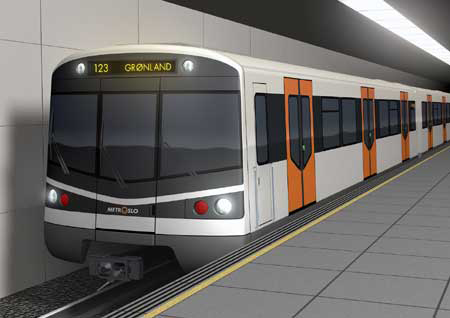

Metro Oslo	3PQ4	Bremswiderstand für Unterflurmontage eigenbelüftet	100

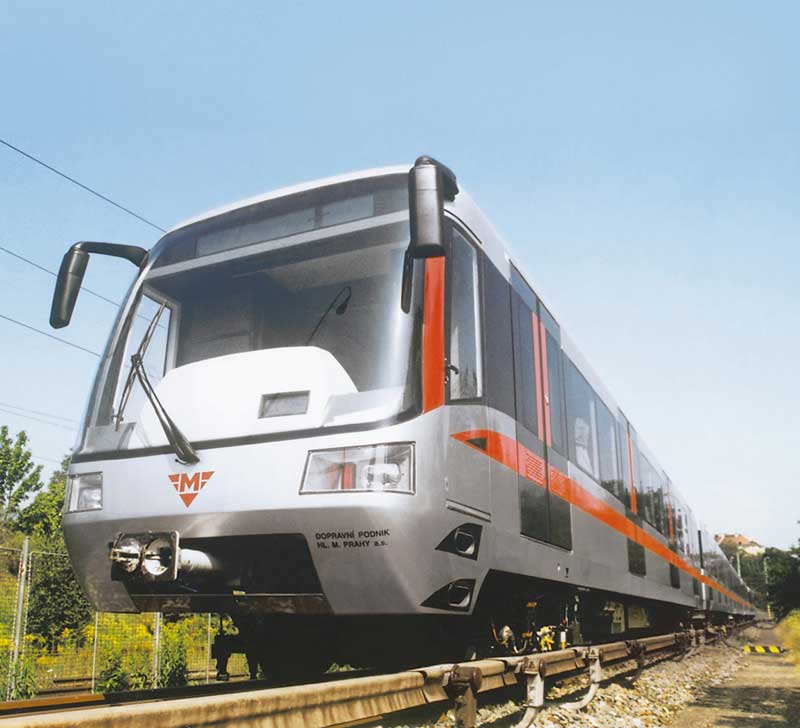

Metro Prag	6GN1	Bremswiderstände, Unterflurmontage für Traktionscontainereinbau	228
Metro Shanghai Linie 1 Ersatzgeräte	3PQ3	Bremswiderstand für Unterflurmontage fremdbelüftet	4

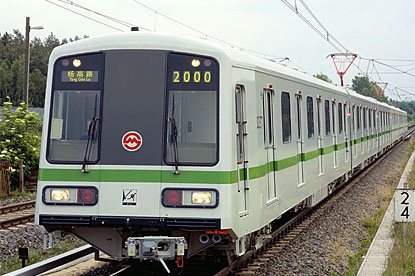

Metro Shanghai Linie 2	3PQ4	Bremswiderstand für Unterflurmontage fremdbelüftet	72
MRTA Bangkok	3PQ4	Bremswiderstand für Unterflurmontage eigenbelüftet	38
Refit Metro Stuttgart	6GN1	Bremswiderstand für Unterflurmontage fremdbelüftet	140
REGEN Resistor	PS3	Stationärer Widerstand fremdbelüftet	18 Satz

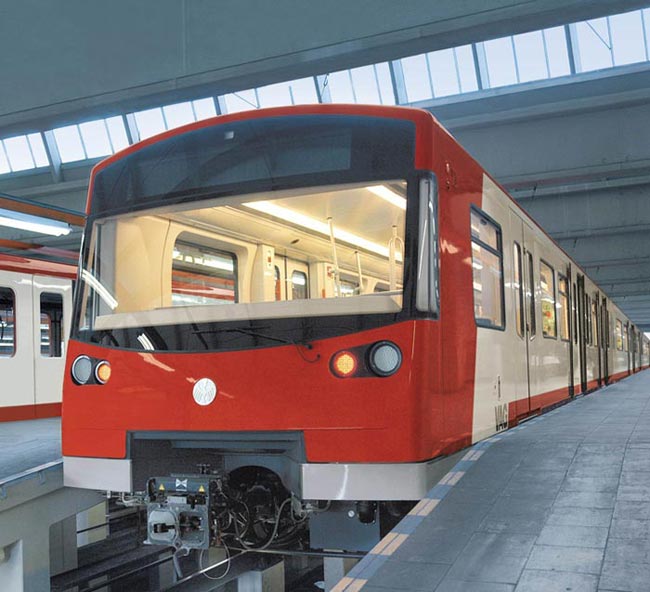

Rubin Nürnberg	3PQ4	Bremswiderstand für Unterflurmontage eigenbelüftet	60
S70 Charlotte	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	16

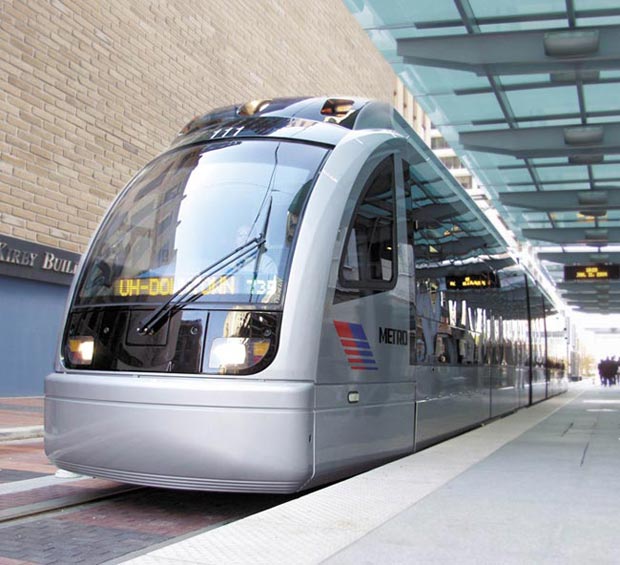

S70 Houston	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	52

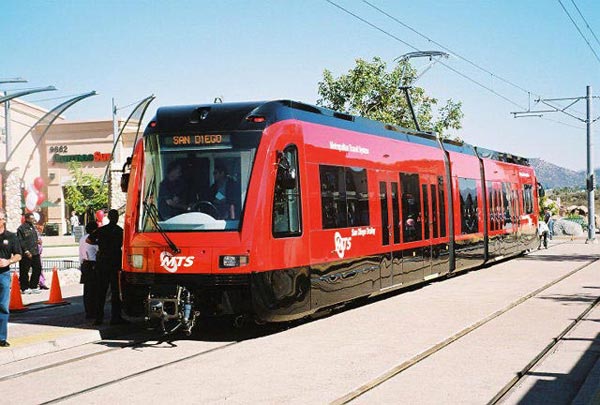

S70 San Diego	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	24
Salt Lake City Denver	6GN1	Bremswiderstände Unterflurmontage für Traktionscontainereinbau	Div. komplette Sätze
SNCF Mont Blanc L-4072	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	13

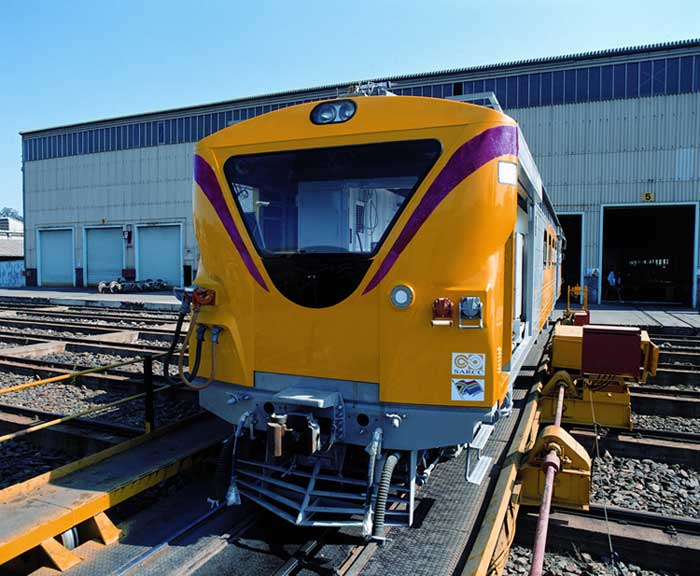

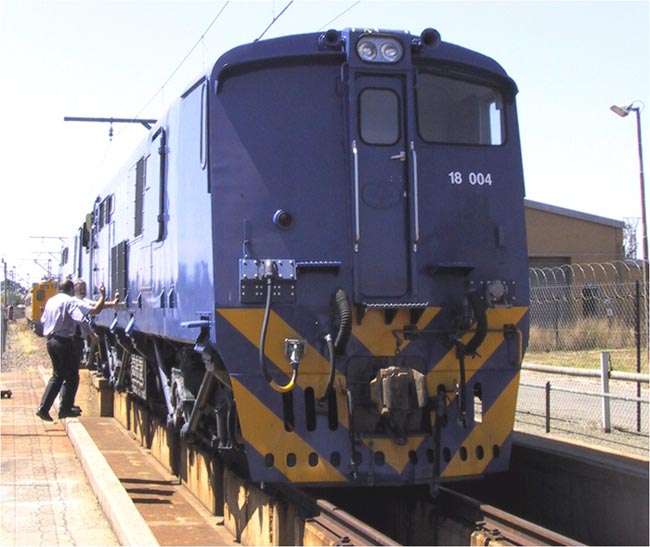

Spoornet Lokomotive 6E	6GN1	Bremswiderstand fremdbelüftet 920kW Prototyp
Spoornet Lokomotive 7E2	6GN1	Widerstandsrahmen fremdbelüftet	28
Spoornet Lokomotive 7E3	6GN1	Bremswiderstand fremdbelüftet 3MW / Satz Prototyp	3 Satz = 9 St.
Stadtbahn Docklands	6GN1	Bremswiderstand für Unterflurmontage, fremdbelüftet	49

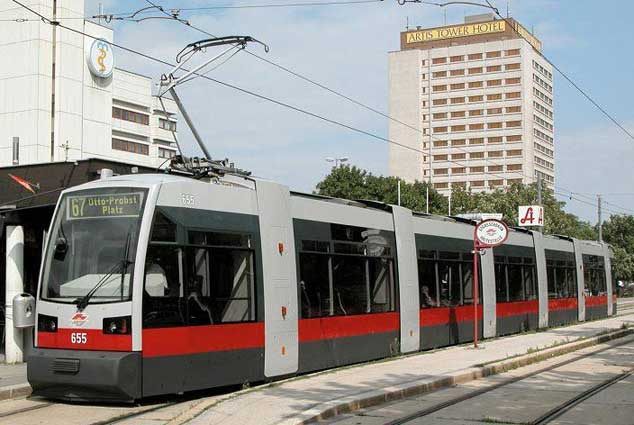

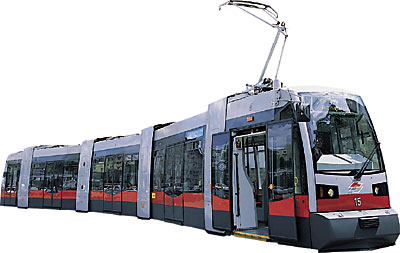

Straßenbahn ULF Wien	3PP5	Bremswiderstände für Dachmontage, eigenbelüftet, Wendelwiderstand	71
Straßenbahn ULF Wien 2	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	141

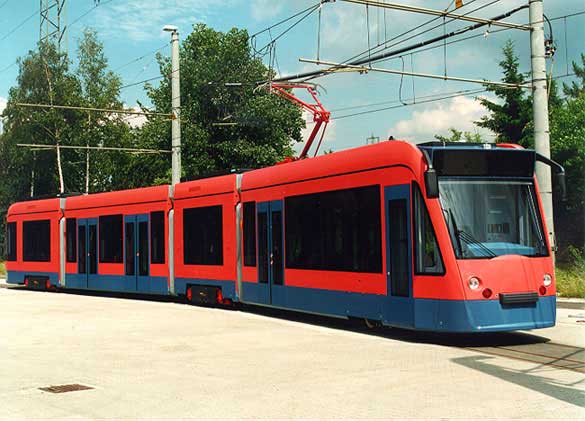

Straßenbahn "Combino"	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	ca. 200 St./Jahr
Straßenbahn ULF 151 Wien	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	300

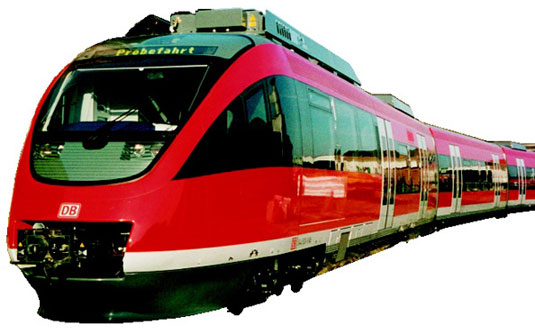

Talbot Talent	6GN1	Bremswiderstände für Dachmontage, eigenbelüftet	126

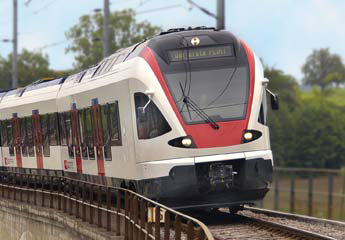

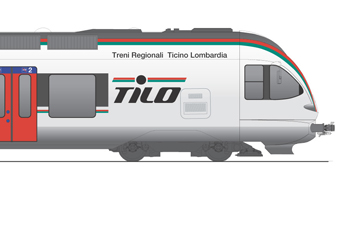

TILO Flirt	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	76

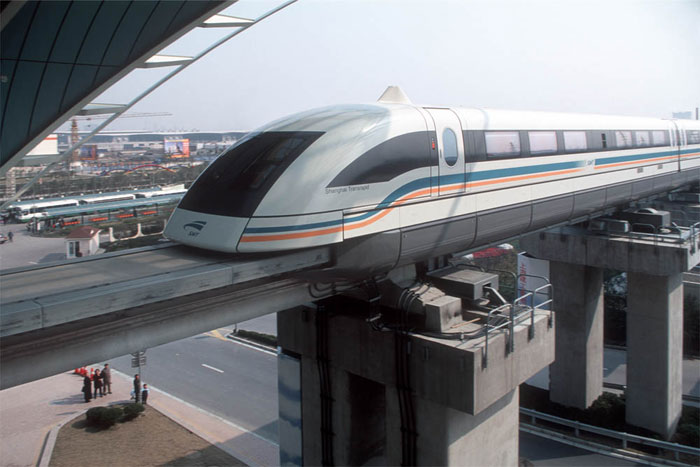

Transrapid Shanghai	3PR3	Stationärer Bremswiderstand, eigenbelüftet	48
Trolleybus Genf	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	42

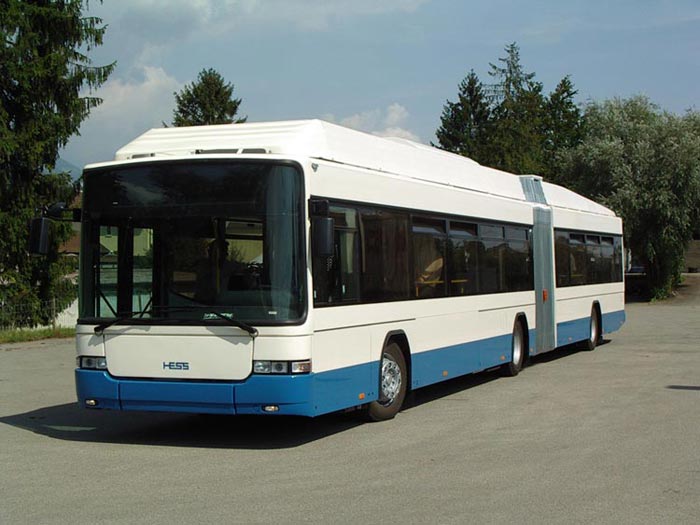

Trolleybus Luzern	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	10
Trolleybus Zürich	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	34

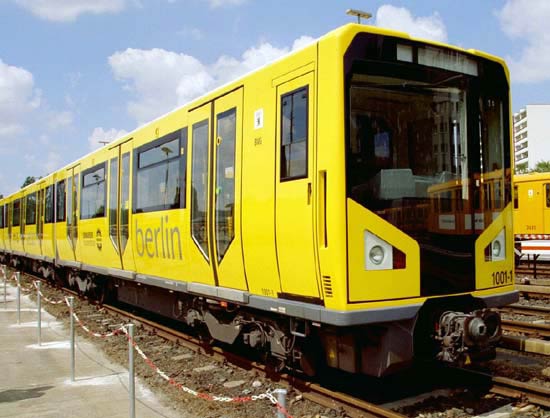

U-Bahn HK Berlin	6GN1	Bremswiderstände für Traktionscontainereinbau	48
U4 Frankfurt	6GN1	Bremswiderstände für Traktionscontainereinbau	42
Zahnradbahn Griechenland	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	4 Satz = 32 St.
Zahnradbahn FGC/Brüning	3PQ4	Bremswiderstände für Dachmontage, eigenbelüftet	2

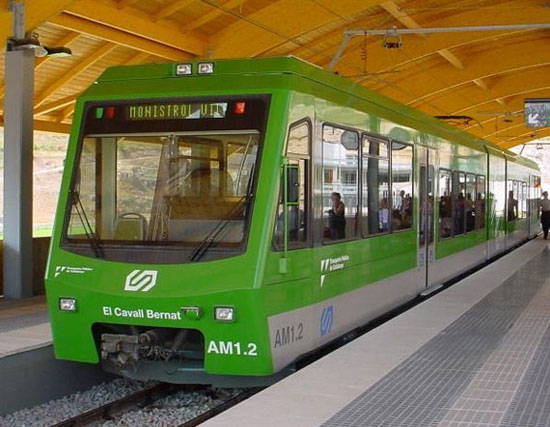

Zahnradbahn Montserrat + Ribes Nuria	3PQ4	Bremswiderstand für Dachmontage eigenbelüftet	15
